    FSB氟塑料合金泵


    FSB型氟塑料合金泵按国际标准尺寸设计,泵体采用金属和聚全氟乙丙烯(F46)有机结合,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、氧化剂等苛刻工况的强腐蚀性介质,是目前世界上最耐强腐蚀的材料之一。杜绝跑、冒、滴、漏,氟塑料合金泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、电子元件、科研机构等行业。

    氟塑料合金离心泵型号意义
    50FSB-30DL
    50代表吸入口直径(mm)
    FS代表与介质接触部件材料为氟塑料
    B代表单级单吸悬臂式离心泵
    30代表扬程(m)
    D代表短支架联接式
    L代表轴连式(带底板)

    FSB氟塑料耐腐蚀化工泵
    FSB氟塑料耐腐蚀化工泵

     氟塑料合金离心泵产品特点:FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。1、泵体:左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高,节约能源等长处。2、压盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)压塑料合金而成。 3、叶轮:采用接轴连接方法,金属轴为优质钢圆加工后外包氟塑料高温压制成型,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质过流部分为塑料合金。4、机械密封:采用WB2型、ST型不用冷却水可调式单端面机械密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

    FSB四氟耐腐蚀化工泵直连式图片
    FSB四氟耐腐蚀化工泵直连式图片


    FSB氟塑料合金泵性能参数表

    规格型号

    流量
    (m3/h)

    扬程(m)

    吸入口径(mm)

    吐出口径(mm)

    功率(KW)

    转速(r/min)

    吸上高度(m)

    效率%

    25FSB-10L

    1.5

    10

    25

    20

    2.2

    2900

    6

    29

    25FSB-18L

    3.6

    18

    25

    20

    2.2

    2900

    6

    27

    40FSB-15L

    10

    15

    40

    32

    3

    2900

    6

    40

    40FSB-20L

    10

    20

    40

    32

    3

    2900

    6

    42

    40FSB-30L

    10

    30

    40

    32

    3

    2900

    6

    38

    40FSB-40L

    10

    40

    40

    32

    4

    2900

    5.5

    35

    40FSB-50L

    10

    50

    40

    32

    5.5

    2900

    5

    33

    50FSB-20L

    15

    20

    50

    40

    4

    2900

    6

    51

    50FSB-25L

    15

    25

    50

    40

    4

    2900

    6

    49

    50FSB-30L

    15

    30

    50

    40

    4

    2900

    6

    44.5

    50FSB-40L

    15

    40

    50

    32

    5.5

    2900

    5.5

    35

    50FSB-50L

    15

    50

    50

    32

    7.5

    2900

    5.5

    33

    65FSB-32L

    29

    32

    65

    50

    5.5

    2900

    6

    57

    65FSB-40L

    29

    40

    65

    40

    7.5

    2900

    5.5

    53

    65FSB-50L

    29

    50

    65

    40

    11

    2900

    5.5

    46

    80FSB-20L

    50

    20

    80

    65

    7.5

    2900

    6

    69

    80FSB-30L

    50

    30

    80

    65

    7.5

    2900

    5.5

    64

    80FSB-34L

    50

    34

    80

    65

    11

    2900

    5.5

    64

    80FSB-38L

    50

    38

    80

    50

    11

    2900

    5.5

    60

    80FSB-50L

    50

    50

    80

    50

    15

    2900

    6

    53

    80FSB-80L

    50

    80

    80

    50

    22

    2900

    5.5

    36

    100FSB-32L

    100

    32

    100

    80

    18.5

    2900

    5.5

    70

    100FSB-40L

    100

    40

    100

    80

    22

    2900

    5.5

    70

    100FSB-50L

    100

    50

    100

    65

    30

    2900

    5.5

    62

    125FSB-32L

    200

    32

    125

    80

    30

    2900

    5.5

    72

    125FSB-50L

    200

    50

    125

    100

    45

    2900

    5.5

    64

    150FSB-32L

    200

    32

    150

    100

    30

    1450

    6

    77

    150FSB-50L

    200

    50

    150

    100

    55

    1450

    5

    75

    200FSB-32L

    400

    32

    200

    150

    55

    1450

    3

    81

    200FSB-50L

    400

    50

    200

    150

    75

    1450

    3

    79



    氟塑料合金是当今世界最优秀的耐腐蚀材料,我单位选用该材料出产的FSB、FSB-D系列氟塑料合金离心泵,具有特强的耐腐性,且机械强度高、不老化、无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其他强腐蚀性介质,因而广泛合用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食物等行业 。
    此泵全部采用计算机设计和优化处理,公司拥有雄厚的技术支持、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

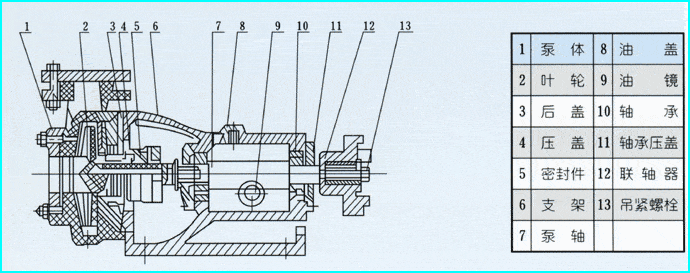

    FSB型氟塑料合金泵结构图
    FSB型氟塑料合金泵结构图

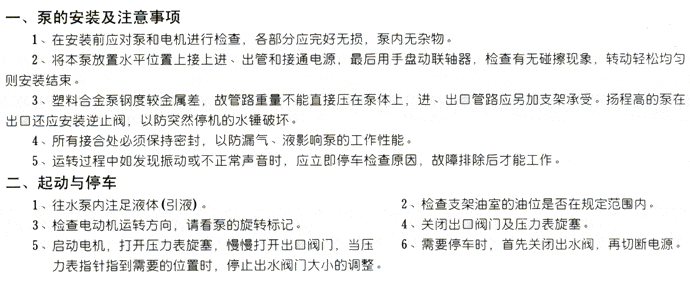

    使用安装与注意事项
    1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
    2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
    3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
    4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
    5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
    起动与停车
    1.往水泵内注足液体(引液)。
    2.桧査支架油室的油位是否在规定范围内。
    3.检査电动机运转方向.调看泵的旋转标记。
    4.关闭出口阀门及压力表旋塞。
    5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
    6.重要停车时,首先关闭出水阀,再切断电源。
    力表指针指到需要的位置时.停止出水阀门大小的调整。

    拆卸与安装
    泵的拆卸
    1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
    2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
    3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
    4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
    5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
    装配
    按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

     故障与排除

    故 障

    原 因

    解决方法

    打不出液体

    1、吸入管内有空气.迸口阻塞

    2、吸上高度太高

    3、要求扬程大于泵扬程

    4、排出管过细.管路损失过大

    5、反转

    1 、清理管路,排净空气

    2 、降低泵安装高度

    3、更換扬程大的泵

    4 、換口径与泵口等大的输出管

    5、改变方向

    流量不足

    1 、叶轮损坏

    2 、 密封件损坏

    3、数不足

    4、进口管过细

    5、出口管弯头过多,阻力过大

    1 、更換新叶轮

    2 、換密封件

    3、增加转数

    4 、按规定重裝管道

    5 、重新合理安排管路

    扬程不足

    1、输送介质中含有气体或介质粘度过大

    2、叶轮和叶片损坏

    3、转数不足

    1、降低介质粘度或增加注灌压力

    2、更换叶轮

    3 、增加转数

    轴端渗漏

    1、机械密封卡环过松

    2、轴端卡环过渡尺寸间隙太大

    1、旋紧卡坏两只内六角螺钌

    2、将泵拆卸,轴、卡挡绕F4生料带薄膜数圈.紧配合.螺栓旋紧

    密封泄漏严重

    1、密封元件材料选用不当

    2、磨瘵付严重磨损

    3、动靜环吻不勻

    4 、磨擦付过大静环碎裂

    1、向供泵串位述明介质情况,配适当动靜环

    2、更換磨损另件.并调整弹簧压力,减少磨损

    3、密封组合体松卡环镙栓重新调正位置

    4、整泵拆卸.换静环按要求装密封组合件与轴垂直度误差<0.10

    泵内有杂音或泵振动

    1、泵轴与电机轴不同心

    2 、流量超过使用范围产生气蚀

    3、泵产生气蚀

    4 、电动机与轴承磨损

    1 、校正泵轴中心

    2、选用适当的泵型.按泵使用范围运转

    3、降低介质的温度或增加灌注压力

    4、清洗或更換轴承

    结构图

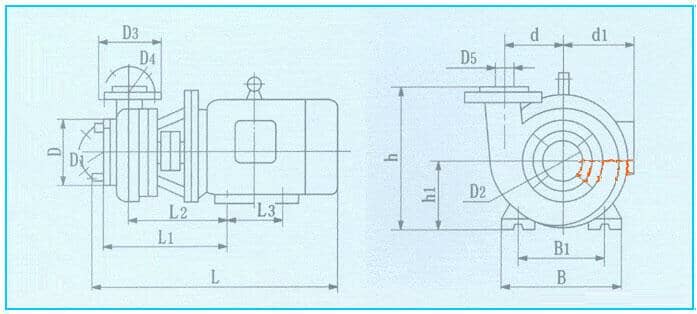

    外形安装尺寸图):




    FSB型氟塑料合金离心泵(外形安装尺寸表):



    型号流量(m3/h)扬程
    (m)
    口径(mm)功率(kw)转速
    (r/min)
    汽蚀余量
    (m)
    效率
    (%)
    进口出口轴功率电机功率
    40FSB-201020ф40ф321.43.029003.045
    40FSB-301030ф40ф321.63.029003.042
    50FSB-2512.525ф50ф321.83.029003.055
    50FSB-301530ф50ф321.93.029003.046
    65FSB-322532ф65ф504.75.529003.065
    80FSB-205020ф80ф654.65.529003.045
    80FSB-254225ф80ф655.77.529003.067
    80FSB-305030ф80ф656.97.529003.568
    80FSB-404540ф80ф501011.029003.548
    80FSB-505050ф80ф501215.029003.557
    80FSB-555055ф80ф5013.518.529004.050
    100FSB-3210032ф100ф801215.029003.570

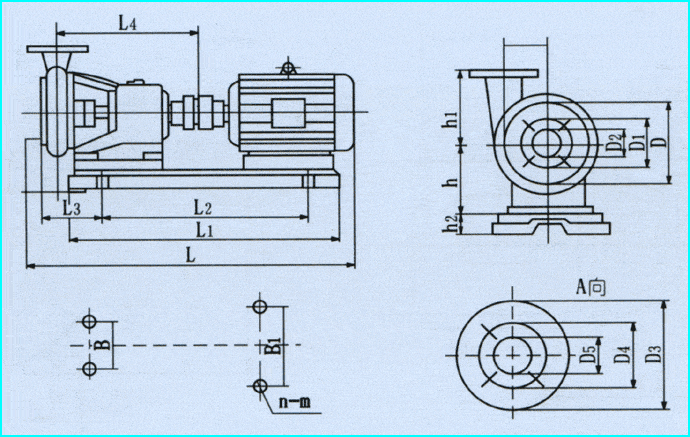

    外形安装尺寸图:


     外形安装尺寸表:

    型 号流 量扬 程(m)口  径 (mm)功  率 (Kw)转 速
    (r/min)
    汽蚀余量
    (m)
    效 率
    (%)
    进口出口轴功率电机功率
    40FSB-15(D)51540320.513.029003.040
    40FSB-20(D)102040321.163.029003.042
    40FSB-30(D)103040321.183.029003.052
    50FSB-20(D)12.52050321.493.029003.555
    50FSB-25(D)12.52550321.863.029003.555
    50FSB-30(D)153050321.903.029003.554
    65FSB-32(D)253265503.615.529003.565
    80FSB-25(D)422580653.87.529003.567
    80FSB-30(D)503080656.827.529003.568
    注:如所需参数不在此表范围,我厂可根据用户要求予以调整,表中部分大型泵壳体为衬氟型
