AFB型耐腐蚀泵广泛用于石油、化工、冶金、合成纤维、制药、食物、酿造、环保、废水处理等产业领域，AFB型耐腐蚀化工泵也可供工矿企业及城市供水、排水之用。AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵，本厂吸取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封。AFB型化工泵可以用于输送不含固体颗粒，有腐蚀性的液体，被输送介质温度为-20℃～105℃，双端面密封冷装置可输送介质温度为-20℃～+280℃，泵的入口压力不能大于0.2Mpa，该泵具有***节能、使用可靠、寿命长、结构紧凑、性能稳定、外形美观等特点。

AFB泵的结构：
泵的旋转方向,自吸入口向电机端看为顺时针方向旋转。
泵与电机是通过弹性联轴器安装在统一个底座上。
泵的轴封装置采用叶轮减压和单或双端面机械密封结构，轴承体内注J30润滑油，并配有油标。

泵型号意义：
例：50AFB-25A
100-泵吸入口径（mm）

A-付叶轮单面密封
F-单吸单级悬臂式耐腐蚀离心泵。
B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造。
25-泵设计点扬程值（m）
A-叶轮外径***次切割。

AFB耐腐蚀泵性能参数表

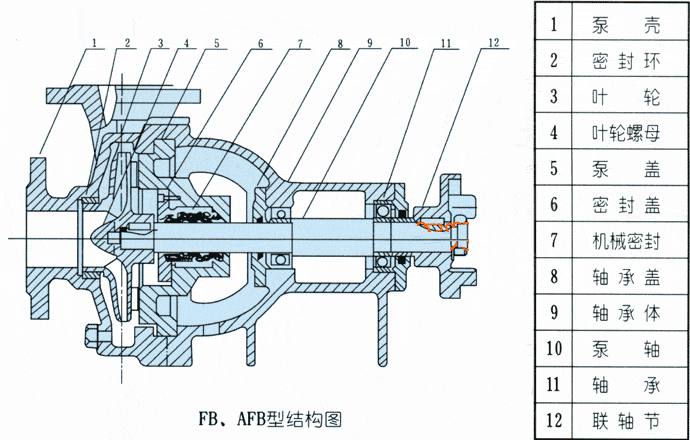

结构图

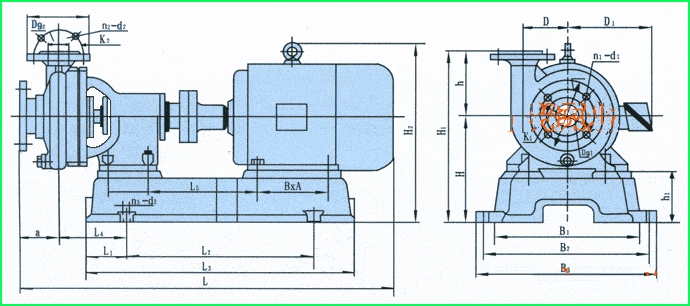

安装尺寸图：

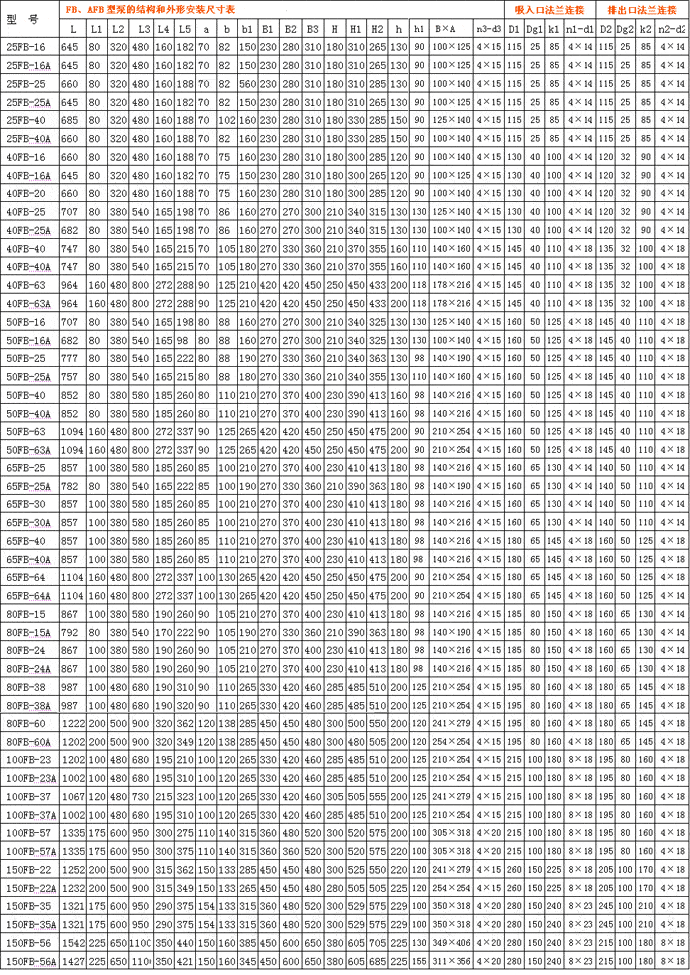

FB、AFB型耐腐蚀离心泵外形安装尺寸表：

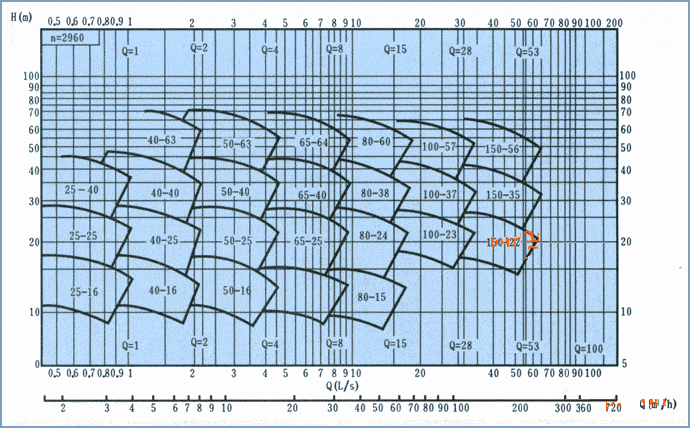

 曲线图谱
